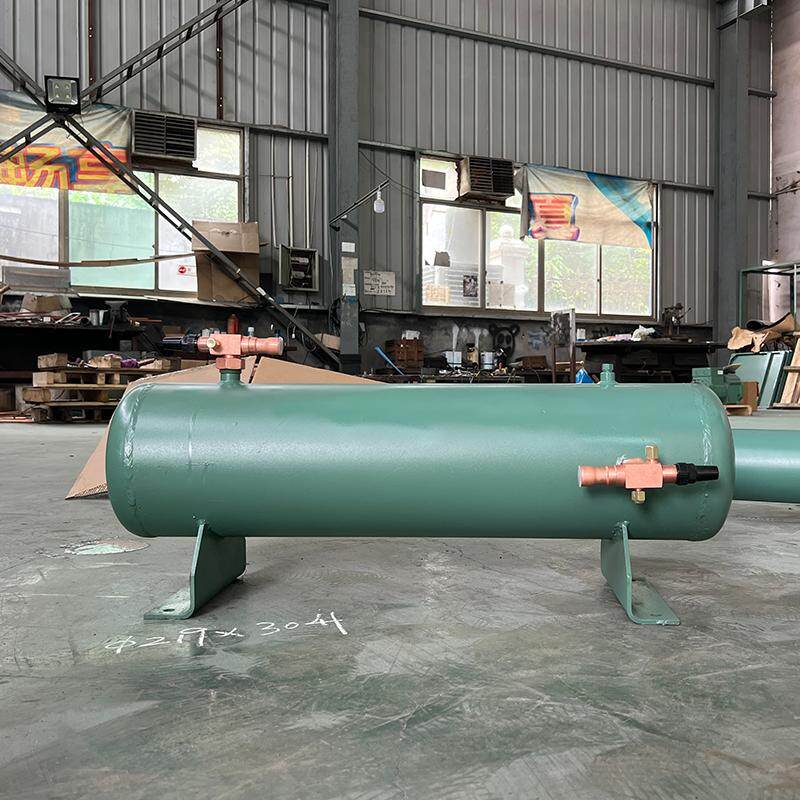

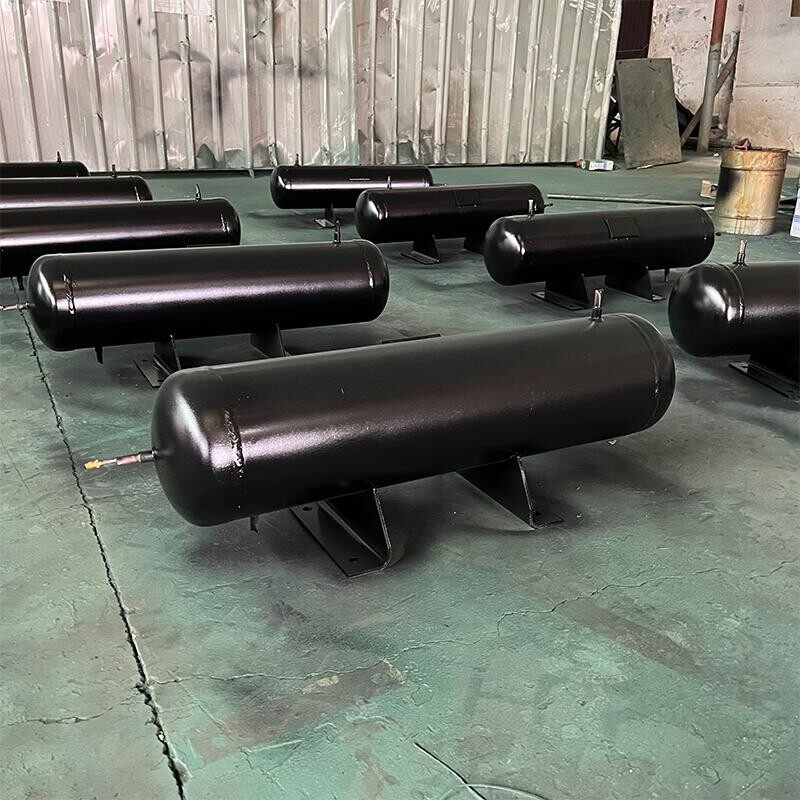

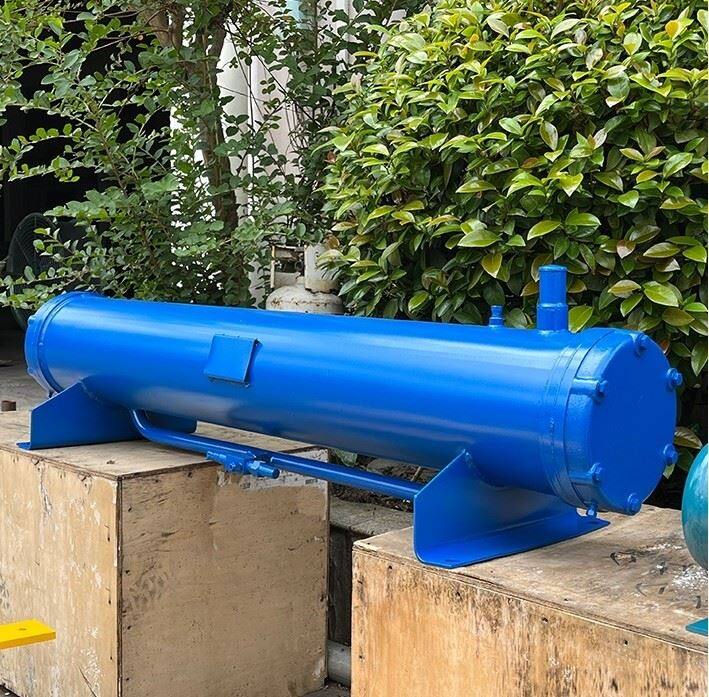

浸透した蒸発器

浸水E気化器

浸水した蒸発器では、冷媒はシェル内のチューブの外側に蒸発します。二次冷媒はチューブ内に流れ、通常はマルチパス配置で流れます。二次冷媒のインレットとコンセントは、ボトムインとトップアウトの流れの方向に続いて、端カバーにあります。冷媒の液体は底または側面からシェルに入り、蒸気はコンプレッサーに戻る前に上から引き出されます。シェル内の冷媒は、常にシェルの直径の約70％から80％の静的な液体レベルの高さを維持します。





設計仕様
パラメーター	シェル側	チューブ側
流体	蒸気、液体...	蒸気、液体...
設計圧力	-0.1〜3.0mpa	-0.1〜3.0mpa
作業圧力	必要に応じて	必要に応じて
oper.temp。（in/out）	-19〜500度	-19〜500度
oper.temp。（in/out）	必要に応じて	必要に応じて
材料	Q345R/SS304/SS316L ...	Q345R/SS304/SS316L ...
共同eff	0.85	0.85
トランス表面（OD）m²	10-500



浸水した蒸発器は、液体冷媒に依存して多数の熱交換管の束を沈め、冷媒はチューブバンドルの表面に蒸発して冷水を冷却します。

浸水したシェルアンドチューブ蒸発器は、冷媒に完全に浸漬された高度に表面強化された浸水蒸発管を使用しているため、高熱伝達効率を達成します。

浸水した蒸発器の冷媒蒸気は過熱を必要としないため、蒸発温度を大幅に上げることができます。冷水の収益温度が12度で、出口温度が7度の条件下では、蒸発温度は5度に達することがあります。

浸水した蒸発器の蒸発温度の上昇により、浸水した水チラーのエネルギー効率比が改善され、それによってエネルギー節約が達成されます。



浸水した蒸発器は、並行して配置された多数の高効率熱交換チューブを含む閉じたシェルで構成されています。これらの熱交換管は滑らかであるか、特別な表面処理または内部構造（スパイラル突起など）があり、熱伝達効率を高めます。一部の設計では、熱交換チューブには、冷媒の沸騰プロセスを促進するために、ピンホールのような小さな穴または他の形の表面特徴がある場合があります。

浸水した蒸発器シェルの底部に液体供給ポートが提供され、ガス液状態の分離装置が上部に設置されており、気体状態の冷媒のみがコンプレッサーに送信されるようにします。冷却水側の熱交換効果を改善するために、吸水路をより曲がりくねるために、熱交換管の間にバッフルが配置されることがあり、それにより接触面積と乱流が増加します。





Gneeは、2008年に産業熱交換機器と圧力容器の分野にそのルーツを設定しました。その設立以来、高品質の熱交換器機器と浸水した蒸発器を顧客に提示することを約束して、献身的な態度に深く関与してきました。長年の蓄積、強い力に頼った後、私たちは多くの顧客の信頼を獲得し、徐々に業界で確固たる足場を確立し、着実に前進し続けました。

特定の製品について知りたい場合は、info@gneeheatex.comにメールを送信できます。





Q：配送時間はどうですか？
A：注文数量に依存します
Q：品質をどのように制御しますか？
A：品質を確保するために、QCチームがTQMに準拠しています。各ステップは標準に準拠しています。同時に、必要に応じて写真を撮り、ビデオを撮影します。すべての製品は、梱包と出荷の前に完全に組み立てられ、慎重にテストされます。

Q：購入方法は？配達はどうですか？
A：電子メールまたはオンラインで私に連絡してください、あなたの状況を教えてください、私はあなたに専門的な解決策を与えます。最も安価で最速の配達を選択できる配送業者がいます。 FOB、CIF、C＆FまたはEXWは問題ありません。
