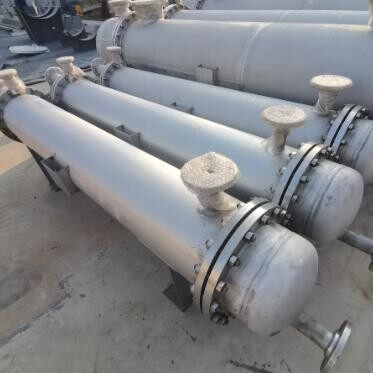

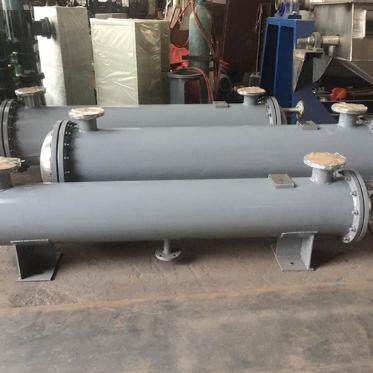

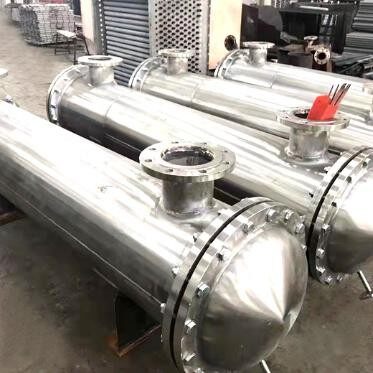

高温の浮遊ヘッド熱交換器
製品の説明
高温の浮遊ヘッド熱交換器工業生産において不可欠で重要な要素です。さまざまな技術プロセスで広く使用されており、熱伝達と流体制御を重要なサポートを提供しています。
石油精製、石炭化学産業、冶金、高温反応プロセスなどの産業シナリオでは、高温および高圧環境での安定した熱伝達は、生産の継続的な動作の中心的な保証です。
ターゲットを絞った設計により、高温の浮遊ヘッド熱交換器は、450度以下の高温条件に完全に適応し、6.4MPa以下の高圧作業条件に完全に適応します。正確な構造と信頼性の高いパフォーマンスにより、過酷な環境の下で熱伝達システムの「バラストストーン」になりました。
技術データ（熱伝達チューブφ20）
| 公称直径（mm） | チューブパスの数 | チューブの数 | センターロウチューブ番号 | チューブサイドフローエリア | 熱伝達エリア 熱伝達チューブの長さ（mm） |
||||
| 1500 | 2000 | 3000 | 4500 | 6000 | |||||
| 159 | 1 | 15 | 5 | 0.0030 | 1.4 | 1.9 | 2.8 | ||
| 219 | 1 | 33 | 7 | 0.0066 | 3.1 | 4.1 | 6.2 | ||
| 273 | 1 | 65 | 9 | 0.0131 | 6.1 | 8.2 | 12.3 | 18.4 | 24.5 |
| 2 | 56 | 8 | 0.0056 | 5.3 | 7.0 | 10.6 | 15.8 | 21.1 | |
| 325 | 1 | 99 | 11 | 0.0199 | 9.3 | 12.4 | 18.7 | 28.0 | 37.3 |
| 2 | 88 | 10 | 0.0088 | 8.3 | 11.1 | 16.6 | 24.9 | 33.2 | |
| 4 | 68 | 11 | 0.0034 | 6.4 | 8.5 | 12.8 | 19.2 | 25.6 | |
| 400 | 1 | 174 | 14 | 0.0350 | 16.4 | 21.9 | 32.8 | 49.2 | 65.6 |
| 2 | 164 | 15 | 0.0165 | 15.5 | 20.6 | 30.9 | 46.4 | 61.8 | |
| 4 | 146 | 14 | 0.0073 | 13.8 | 18.3 | 27.5 | 41.3 | 55.0 | |
| 450 | 1 | 220 | 17 | 0.0477 | 22.3 | 29.8 | 44.7 | 67.0 | 89.3 |
| 2 | 220 | 16 | 0..0221 | 20.7 | 27.6 | 41.5 | 62.2 | 82.9 | |
| 4 | 200 | 16 | 0.0101 | 18.8 | 25.1 | 37.7 | 56.5 | 75.4 | |
| 500 | 1 | 275 | 19 | 0.0553 | 34.6 | 51.8 | 77.8 | 103.7 | |
| 2 | 256 | 18 | 0.0257 | 32.2 | 48.3 | 72.4 | 96.5 | ||
| 4 | 222 | 18 | 0.0112 | 27.9 | 41.8 | 62.8 | 83.7 | ||
コアの利点
►適応的な熱膨張
高温環境では、温度の違いによる機器成分の熱膨張と収縮は、故障の一般的な原因です。高温浮遊ヘッド熱交換器はaを採用しますフローティングヘッドフリー拡張デザイン：チューブバンドルとシェルは独立して変形し、浮遊ヘッドチューブシートの柔軟な動きは熱応力を相殺します。これにより、チューブバンドルの割れや高温変形によって引き起こされるシールの故障などの問題が根本的に回避され、長期の安定した動作が確保されます。
►ダブルシールの強化
高温と圧力下でのシーリングの課題に対処するために、フローティングヘッドフランジは凸フランジと台形フランジを組み合わせたダブルシール構造、フローティングヘッドチューブシートの凹面溝と台形の溝の結合されたシーリングデザインと組み合わせて、二重の障壁を形成します。 450度の高温と6.4mpaの高圧の極端な条件下でさえ、依然として厳しい密閉効果を達成し、中程度の内部漏れのリスクを排除し、生産の安全性を確保することができます。
►分解可能なデザイン
高温環境は、中程度のスケーリングとチューブバンドルコーキングを簡単に引き起こし、熱伝達効率に影響します。機器はaを採用します完全に取り外し可能なチューブバンドル構造;チューブバンドルは、フックリングと外側のヘッドカバーサイドフランジを緩めて、チューブとシェルの内側と外壁の徹底的なクリーニングまたは交換を促進することで、すぐに引き出すことができます。これにより、メンテナンスサイクルが大幅に短くなり、高温環境での検査と修復の難しさが軽減されます。
重要なコンポーネント
シェルとフローティングヘッドチューブシート：シェルは、熱交換器のメインフレームとして機能し、フローティングヘッドチューブシートに対応し、チューブバンドルをサポートします。
フックリングとフローティングヘッドカバー：温度変化に適応するために自由に移動できるようにしながら、フローティングヘッドを固定するために使用されます。
外側のヘッドカバーサイドフランジと外側のヘッドカバー：フローティングヘッドエンドの閉鎖とサポートを提供し、シーリングと安全な操作を確保します。
ネクタイロッドとガスケット：さまざまなコンポーネントを接続および修正するために使用され、アセンブリ全体の構造的完全性と緊密さを確保します。
なぜ私たちの高温浮遊ヘッド熱交換器を選ぶのですか？
- 数千時間の極端なテストで検証された高温労働条件のための最適化された設計。
- カスタマイズ可能な材料（ニッケルベースの合金、高温ステンレス鋼など）は、強く腐食性の高温培地に適応します。
- 選択、インストールからメンテナンスまでワンストップサービスを提供して、機器の最大の効率を確保します。
私たちについて
Gneeは2008年に設立され、中国、天津のベイチェン地区、ベイカンタウンにあるベイチェンビルのNo.4-1114にあります。これは、産業用熱交換機器と圧力容器のR＆D、製造および関連技術サービスに焦点を当てた、ハイエンドの産業機器製造に従事するエンティティエンタープライズです。
その設立以来、同社は「顧客を達成し、従業員を幸せにし、変化を受け入れ、行動を評価し、最高のものはなく、より良いだけです」という哲学を遵守してきました。選択を容易にするためにワンストップサービスを提供することを目標に、それは長年にわたって産業熱交換機器に深く関与しており、業界で優れたかけがえのない存在となっています。
特定の製品について知りたい場合は、メールを送信できますinfo@gneeheatex.com。
よくある質問
Q：製品をカスタマイズできますか？
A：さまざまな産業の熱交換器に必要なさまざまなサイズ、材料、および熱交換エリアを考慮すると、当社の製品はお客様のニーズに応じてカスタマイズできます。
Q：送料の価格はいくらですか？
A：価格は配達ポートによって異なります。
Q：カスタム熱交換器に何を提供する必要がありますか？
A：技術図面と仕様文書が最適です。または、デザインの重要なパラメーターをリストできます。
Q：カタログと価格表を頂けますか？
A：価格は、材料、基準、および設計によって異なる場合があります。正確な価格については、お問い合わせください。
