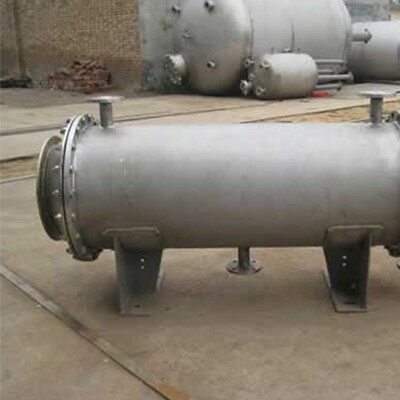

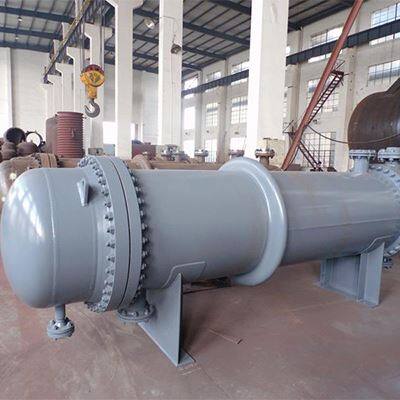

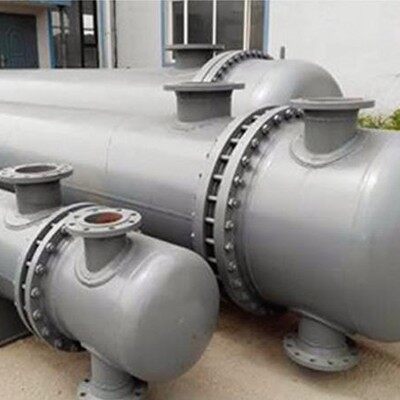

チタンUチューブ熱交換器

チタンUチューブ熱交換器



チタンUチューブ熱交換器は、Uチューブ熱交換器の構造的利点をチタン材料の優れた特性と組み合わせた熱伝達装置の一種です。

Uチューブデザイン：熱伝達チューブはU字型に曲げられ、両端は単一のチューブシートに固定されています（フローティングヘッドなし）。これにより、チューブは温度変化と自由に拡張または収縮し、熱ストレスに対応できます。

チタン構造：Uチューブ、および多くの場合、チューブシートは、チタン（TA2、TA9など）またはチタン合金（たとえば、TC4）から作られており、チタンのユニークな材料特性を活用しています。







シェルの媒体	10％naoh + 5％naclo。
バレルの直径	800mm
作業圧力	1,5 MPa
作業温度	40-90摂氏学位
熱交換器エリア	100平方m
材料	チタン



1.チューブの直径：小さなチューブの直径を使用すると、熱交換器が経済的かつコンパクトになります。ただし、熱交換器がより速くファウルアップする可能性が高く、サイズが小さいため、ファウリングの機械的洗浄が困難になります。ファウリングとクリーニングの問題に勝つために、より大きなチューブの直径を使用できます。したがって、チューブの直径を決定するには、利用可能なスペース、コスト、および流体のファウリングの性質を考慮する必要があります。



2.チューブの厚さ：チューブの壁の厚さは通常、次のことを確実にするために決定されます。

a。腐食の余地が十分にあります

b。その流れによる振動には抵抗があります

c。軸方向の強度

d。スペアパーツの可用性

e。フープ強度（内部チューブの圧力に耐える）

f。座屈強度（シェル内の過圧に耐える）



3.チューブの長さ：熱交換器は通常、シェルの直径が小さく、チューブの長さが長い場合、安くなります。したがって、通常、生産能力を超えていないが、物理的に可能な限り熱交換器を作ることを目的としています。ただし、使用するサイトで利用可能なスペースや、必要な長さの2倍の長さで利用可能なチューブがあることを確認する必要があることを含め、これには多くの制限があります（チューブを取り出して交換できるように）。また、長くて薄いチューブを取り出して交換するのが難しいことを覚えておく必要があります。



4.チューブピッチ：チューブを設計するときは、チューブピッチ（つまり、隣接するチューブの中心距離）がチューブの外径の1.25倍以上であることを保証することが実用的です。チューブピッチが大きくなると、全体的なシェル直径が大きくなり、より高価な熱交換器につながります。





Gneeは2008年に設立され、中国の天津のベイチェン地区、ベイカンタウンのベイチェンビルにあるNo.4-1114にあります。これは、産業用熱交換機器と圧力容器のR＆D、製造および関連技術サービスに焦点を当てた、ハイエンドの産業機器製造に従事するエンティティエンタープライズです。

その設立以来、同社は「顧客を達成し、従業員を幸せにし、変化を受け入れ、行動を評価し、最高のものはなく、より良いだけです」という哲学を遵守してきました。選択を容易にするためにワンストップサービスを提供することを目標に、それは長年にわたって産業熱交換機器に深く関与しており、業界で優れたかけがえのない存在となっています。



他の種類の熱交換器が必要な場合は、当社の製品とサービスのページにアクセスするか、にメールしてくださいinfo@gneeheatex.com。
